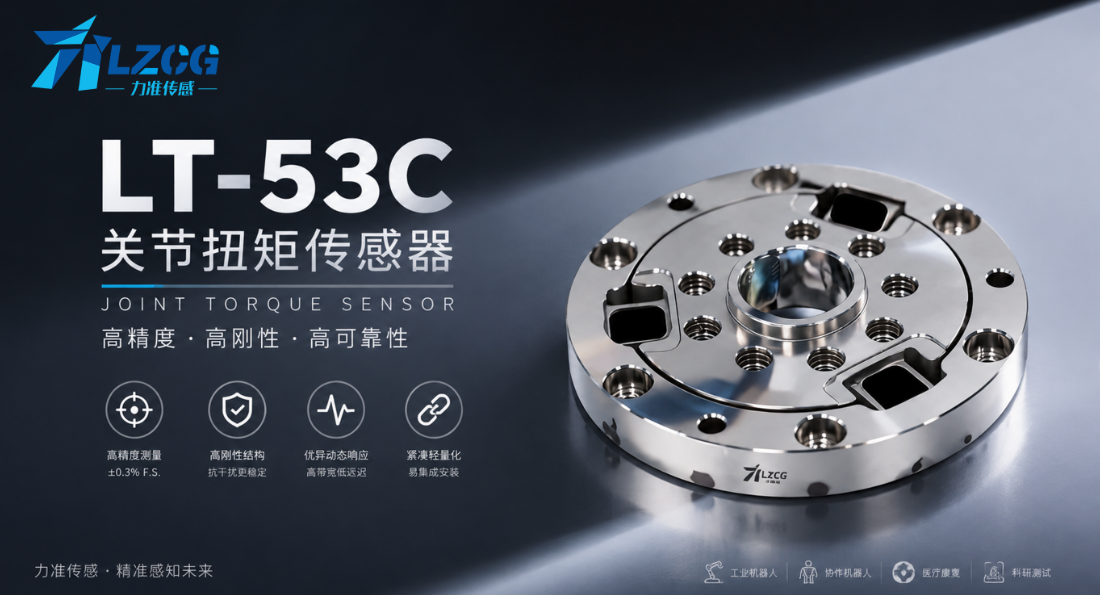

力准传感LT-53C扭矩传感器：人形机器人高刚度、低串扰关节力控的理想选择

力准传感LT-53C扭矩传感器：人形机器人高刚度、低串扰关节力控的理想选择

【核心数据速览】

• 核心定位：专为人形机器人关节扭矩测量设计的静态扭矩传感器，是机器人实现精准力控、柔顺行走、安全交互的核心感知元件
• 核心设计思想：以 高扭转刚度（80 kN·m/rad） 抑制形变，超小扭转角 （0.04°），配合 ≤±1% F.S. 低串扰设计，确保在多轴（轴向力、径向力、弯矩）复合作用下的扭矩测量纯净度与系统控制刚性
• 量程规格：提供 0~20, 30, 50 N·m 共 3档 标准量程，精准匹配人形机器人髋、膝、踝等核心关节的扭矩测控需求
• 材质与结构：采用 不锈钢 材质，结构坚固耐用，适应复杂多变的运动载荷
• 核心精度：非线性 ±0.5% F.S.，滞后 ±1% F.S.，为可靠控制提供基础
• 串扰性能：串扰误差 ≤±1% F.S.，是人形机器人应用的关键指标，确保扭矩测量通道读数精度不受轴向、径向、弯矩载荷干扰
• 电气特性：电桥电阻 350Ω，推荐激励电压 5V，绝缘电阻 ≥5000MΩ/100VDC，输出信号为 2.5 ± 2V（非标准mV/V，内置放大器），可直接与控制器连接
• 宽温域工作：补偿温度范围 -10~60°C，工作温度范围 -20~100°C，适应人形机器人复杂的工作环境
• 智能功能：TEDS 可选，配合智能仪表可实现即插即用与自动校准
• 电气连接：五线制接线，红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽）
• 设计参考：产品手册明确标注 “扭矩传感器在人形机器人上的运用” 安装示意图，原生设计目标即为机器人场景

LT-53C，人形机器人关节扭矩测量的"理想搭档"

在人形机器人领域，关节处的扭矩传感器是整个系统实现 “柔顺控制” 与 “动态平衡” 的关键。它不是简单地测量"转了多少力"，而是在复杂的、多方向的外力环境中，准确地提炼出"纯粹的关节扭矩"。LT-53C正是为此而生。

1. 性能设计：刚度与串扰的"双子星"

人形机器人的关节工作在极其复杂的受力状态中：除了关节本身的旋转扭矩，还要承受机器人自身重量的轴向力、行走奔跑时的径向力、以及手臂/腿部摆动产生的弯矩。LT-53C通过精密的弹性体结构设计，实现了两大核心性能的平衡：

2. 人形机器人为何是LT-53C的"主战场"？

产品手册中"扭矩传感器在人形机器人上的运用"的示意图，是LT-53C核心设计思想的集中体现：

3. 电气与连接：为机器人系统优化

• 输出电压：LT-53C输出 2.5 ± 2V，而非传统mV/V。这是经过内部调理后的标准电压信号，无需外接复杂模拟变送器，可直接接入机器人控制器模拟量采集卡（如支持0~5V），简化系统集成
• 统一接线：五线制接线（含屏蔽线），确保与配套仪表（或控制器模拟量输入模块）的屏蔽传输，有效抑制机器人关节处电机、驱动器产生的高强度电磁干扰

4. 选型指南：匹配机器人的"量级"

人形机器人踝关节控制的"定海神针"

一家国内领先的双足人形机器人研发公司，在其最新原型机的踝关节力控调试中遇到瓶颈。使用的某品牌标准扭矩传感器（扭转刚度仅20 kN·m/rad，串扰>±3% F.S.），导致机器人在行走时脚底着地瞬间，踝关节"目标扭矩"和"实际扭矩"偏差极大，无法执行平滑的地形自适应步态，容易倾倒。诊断：刚度过低导致踝关节"软"；串扰过大导致脚底反作用力（轴向力）在扭矩通道产生显著虚假信号。改造方案：替换为 力准LT-53C（50 N·m），配合机器人自有的主控板（直接读取2.5±2V信号）：

LT-53C扭矩传感器选型总览

客户证言

“以前踝关节用的标准扭矩传感器刚度低、串扰大，机器人走路一颠一颠的，平路都走不稳。换了力准LT-53C后，刚度高了4倍，串扰从±3%降到了±1%，踝关节响应从40ms提到了10ms以内，地面适应成功率从70%到了98%以上，单次行走从3分钟提到了12分钟。”
—— 某国内领先双足人形机器人研发公司 · 控制算法负责人

选择LT-53C人形机器人扭矩传感器的五大核心理由

• "原生设计"为机器人而生：产品手册中明确标注的机器人安装示意图，证明其设计初衷就是解决人形机器人关节扭矩测量的核心痛点，而非通用型传感器的"移植"
• "高扭转刚度（80 kN·m/rad）“是力控的"铁腰”：传感器自身形变可忽略不计，成为刚性传动链中的一环，不"吸收"能量或产生"滞后"，是实现高频力控、柔顺行走的物理基础
• "低串扰（≤±1% F.S.）“是信号纯净的"滤网”：在承受巨大轴向力、径向力和弯矩时，能在多方向干扰耦合的复杂力学环境下精准"提纯"出纯粹的扭矩信号，直接决定机器人平衡算法的正确性与交互安全性
• "易集成性"为系统减负： 2.5±2V 标准电压输出可直接对接模拟量采集卡，无需额外变送器。五线制屏蔽接线和TEDS智能功能分别从电磁兼容和快速配置方面进一步简化系统集成
• 40年技术积淀的专业保障：力准传感近 40年 深耕传感器行业，LT-53C是其在扭矩传感器领域的技术集大成者，专门为人形机器人这一新兴的、严苛的应用场景进行了针对性优化

FAQ（常见问题解答）

Q1：LT-53C输出为"2.5 ± 2V"，这个信号范围具体对应多大扭矩？如何与机器人模拟量采集卡匹配？

A： “2.5 ± 2V” 在零点（0 N·m）时输出 2.5V；正向满量程（如50 N·m）时输出 4.5V；反向满量程（如-50 N·m）时输出 0.5V。输出范围为 0.5V~4.5V。模拟量采集卡需支持0~5V或更大电压范围，将0.5V映射为"-100%扭矩"，2.5V映射为"0%扭矩"，4.5V映射为"+100%扭矩"即可。

Q2：LT-53C的"串扰"参数中，用于测试的"轴向力（250N）"、"径向力（250N）"和"弯矩（25 N·m）"在真实机器人中相当于什么水平？

A：这是一组反映机器人关节真实受力状态的典型测试条件： 轴向力250N——约25.5kg力，相当于机器人单腿支撑自身及部分负载的重量。 径向力250N——跑步时脚底与地面产生的大幅侧向冲击力。 弯矩25 N·m——相当于在距传感器中心10cm点施加250N垂直力，模拟机器人关节法兰连接处因本体变形或其他外力产生的扭转趋势。在最恶劣干扰条件下（同时叠加轴向力、径向力和弯矩），LT-53C仍保证扭矩测量最大附加误差不超过量程的 ±1%（50N·m量程时误差<±0.5 N·m），充分证明其在复杂工况下输出纯净扭矩信号的硬实力。

Q3：在机器人脚踝处使用LT-53C，是否需要额外考虑"过载保护"？

A：强烈建议设置。 LT-53C具有 300% F.S. 出色过载能力（50N·m量程可承受150N·m瞬时冲击），但机器人摔倒、碰撞等极端情况下脚踝处瞬时力/力矩可能远超额定值甚至破坏传感器。因此，机械系统设计上必须考虑：① 硬限位保护——在传感器路径上增加机械挡块，防止关节旋转超过安全角度；② 软件限位——在控制器中设置扭矩上限，超限立即紧急停机；③ 电气保护——检查采集卡是否支持过压保护。

Q4：LT-53C的TEDS功能在机器人批量生产中如何应用？

A：在机器人产线上，每台机器人的关节都需要逐只传感器进行标定。TEDS芯片使支持TEDS的仪表（如L100-F或L820B）在上电 <1秒 内自动识别并配置该传感器的唯一校准数据，自动写入控制器力控参数：① 产线换型/换传感器零调试——任何机器人关节装上LT-53C（带TEDS）瞬间完成标定，直接进入后续测试；② 杜绝人工误差——彻底消灭人工输入灵敏度、量程等参数时的"手误"或"看错"，提升产线一次合格率；③ 售后更便捷——现场返修时只需换上带TEDS传感器，无需专职工程师前往，电话指导即可快速完成配置，极大降低维护成本。

Q5：LT-53C的扭转刚度80 kN·m/rad在实际控制中如何体现价值？

A：扭转刚度决定传感器在受扭矩时的自身形变量。刚度80 kN·m/rad意味着在50 N·m扭矩下，传感器扭转角度 θ = T/K = 50 / 80,000 = 0.000625 rad ≈ 0.036°。人形机器人关节控制周期通常为 1kHz（1ms），0.036°的形变在1ms控制周期内可忽略不计，传感器几乎为 “刚体”。低刚度传感器（如20 kN·m/rad）在相同扭矩下扭转角为0.144°，是LT-53C的 4倍，在高速动态响应时会导致系统 “软” 和 “滞后”，影响步态控制精度和稳定性。高刚度是实现高频力控、精确位置控制的物理前提。

告别因"刚度不足"导致的抖动与控制延迟，告别因"串扰过大"引发的平衡误判与交互安全隐患

立即为您的下一代人形机器人选用力准LT-53C！

• 访问官网：
• 拨打咨询热线：0755-89233819
• 技术工程师电话：18198486066

让力准传感的 LT-53C 与 40年技术积淀，助您 “以精准的扭矩感知，赋予机器人稳定、自然、安全的运动能力！”
